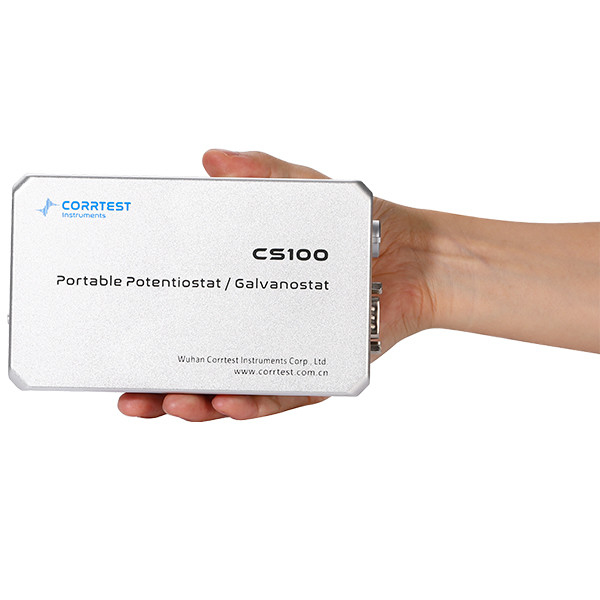

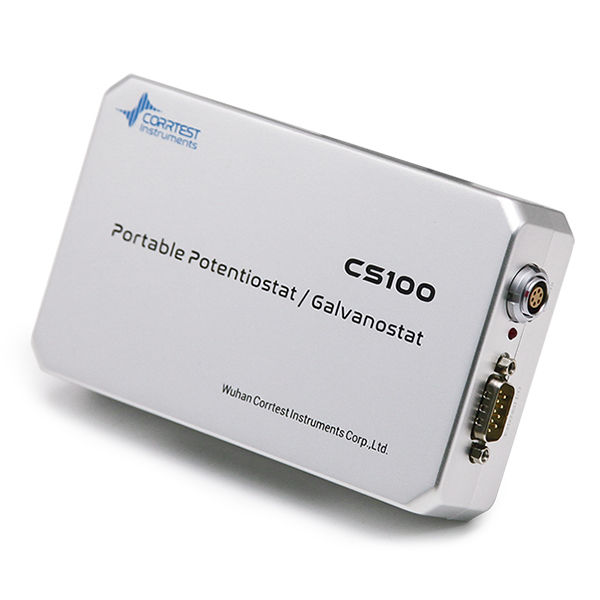

เครื่องวัดศักย์ไฟฟ้า/กระแสไฟฟ้าแบบพกพา CS100ME พร้อม EIS

โปเทนซิโอสเตตมือถือ CS100ME รองรับวิธีการไฟฟ้าเคมีครบครัน, รวมถึงโค้งขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วและการวัดกระแสไฟฟ้า. เป็นต้น มีแบตเตอรี่ลิตยอนที่สามารถชาร์จได้และการสื่อสารบลูทูธ. อุปกรณ์รองรับโปรแกรมแล็ปท็อป / คอมพิวเตอร์หรือ APP มือถือสามารถใช้ในการทดสอบทางไฟฟ้าเคมีในสนามหรือสภาพแวดล้อมพิเศษที่ไม่ใช่ไฟฟ้า. CS100ME สามารถเป็นเครื่องมือมือที่สะดวกสบายสําหรับนักวิจัยพลังงานและวัสดุ, การคุ้มครองสิ่งแวดล้อม, บิโอเซนเซอร์, อาหารและยา, การป้องกันการกัดกรอง เป็นต้น

ระยะควบคุมความกระชับกําลังคือ ± 10V, ระยะความกระชับกําลังตามที่กําหนดคือ ± 10V, ระยะการออกกระแสไฟฟ้าสูงสุดคือ ± 100mA, และความละเอียดของกระแสไฟฟ้าขั้นต่ําสามารถถึง 1pA. ระยะความถี่ EIS คือ 10μHz ~ 1MHz.

ขอบคุณขนาดเล็กของมันกับฟังก์ชันไฟฟ้าเคมีที่ครบวงจรt ภาษาที่ใช้โดยทั่วไปคือ

- วัสดุของแบตเตอรี่

- ปริมาตรการตรวจพบไอออนโลหะหนักที่ต่ํามากสําหรับการทดสอบคุณภาพน้ําในสาขาคุ้มครองสิ่งแวดล้อม

- การตรวจจับกระแสไฟฟ้าที่ต่ําใน Biosensor ด้วยความแม่นยําของกระแสไฟฟ้าสูง

- การตรวจพบสารประกอบที่มีประสิทธิภาพในอุตสาหกรรมอาหารและยา

- การวัดการเกรดสะพานภายนอกและการเกรดดิน

หมายเหตุ: กระแสไฟฟ้าสูงสุดในระหว่างการทดลองไม่เกิน ± 45mA แล้วพอนติโอสเตตมือถือสามารถใช้ได้ หากเกิน ± 45mA พอนติโอสเตตขนาดธรรมดาที่มีกระแสไฟฟ้าสูงสุด ± 2A ควรพิจารณา

ลักษณะ

- ขนาดเล็กและเบา, ถือและสะดวก

- ติดตั้งและใช้งานง่าย

- ความแม่นยําสูง ความละเอียดของกระแสสามารถถึง 1pA และความแม่นยําของการวัดคือ 0.1% ของช่วง

-ระหว่างการทดสอบภายนอก การใช้พอร์ต USB ของแล็ปท็อป เพื่อชาร์จและสื่อสาร

- วงจรใช้การออกแบบการลอย ปริมาตรไฟฟ้าเคมีของระบบติดดินสามารถวัดได้โดยไม่ต้องแปลงแยก

รายละเอียดของตัวตั้งพลังงานพกพา

ขนาด / น้ําหนัก:15 x 9 x 3 (cm), 500g

การสื่อสาร: USB / Bluetooth

แหล่งไฟฟ้า: USB / แบตเตอรี่ Li-ion ภายใน 10AH@3.7V

ระบบรองรับ 2- 3 หรือ 4 อิเล็กทรอนด์

ขนาดความแรงสูงสุด: ±100mA

ระยะควบคุมความสามารถ: ± 10V

ระยะความถี่ EIS:10μHz ~ 1MHz

ความดันที่สอดคล้อง: ± 10V

ระยะกระแสปัจจุบัน: 200pA ~ 200mA, 10 ระยะ

ระยะความสามารถ: ± 200mV ± 2V, ± 5V, ± 10V

ความแม่นยําในความเป็นไปได้: 0.1% × ระยะเต็ม

ความละเอียดความสามารถขั้นต่ํา: 1mV

ความแม่นยําในขณะนี้: 0.1% × ระยะเต็ม

ความละเอียดของกระแสไฟฟ้าขั้นต่ํา: 1pA

อุปทานการเข้าของอิเล็กทรอนดี้มาตรฐาน: 10¹³โปรโมชั่น

อัมพลิทูด AC: 0~±2.5V

ความกว้างแบนด์เวทของการตอบสนองสัญญาณ: 1MHz

อัตราการรับข้อมูลสูงสุด: 150,000 จุดข้อมูล/วินาที

อัตราการสแกน CV และ LSV: 0.001mV~ 10V/s

เทคนิคไฟฟ้าเคมี- พันธิสตัณฑ์มือ CS100ME

การขั้วขั้วคงที่

• พลังงานวงจรเปิด (OCP)
• พลังงาน (เส้นโค้ง I-T)
• กัลวาโนสตาติก
• พลังงานไดโนมิก (แผนภูมิ Tabel)
• กัลวาโนไดนัมิก (DGP)

การขั้วขั้วระยะสั้น

• ขั้นตอนหลายอย่าง
• ขั้นตอนหลายกระแส
• ขั้นบันไดที่เป็นไปได้ (VSTEP)
• ขั้นบันไดไฟฟ้า (ISTEP)

วิธี Chrono

• การวัดระยะเวลา (CP)
• ขนาดของวัดเวลา (CA)
• โครโนคาอุโลเมตรี (CC)

โวลตเมตร

• โวลตเมตรีการสกัดเส้น (LSV)
• การวอลตามิทรีแบบหมุน (CV)
• การวอลตามิทรีบันได (SCV) #
• สี่เหลี่ยมคลื่นวอลต์เมตร (SWV) #
• การวัดความแรงดันแบบต่าง (DPV) #
• การวัดแรงดันแบบปกติ (NPV) #
• การวินิจฉัยความแรงดันแบบปกติ (DNPV) #
• การวัดความแรงแบบ AC (ACV)
• 2^ndการวินิจฉัยอัตราไฟฟ้า AC (SHACV)
• โปรแกรมแปลงฟูเรีย แอค โวลตเมทรี (FTACV)

# มีการตอบสนอง Stripping Voltammetry

สเปคตรอัมพานซ์ไฟฟ้าเคมีsสําเนา (EIS)

• EIS พลังงาน (Nyquist, Bode)
• EIS แกลวานอสเตติก
• อีอีเอสปันติอสเตติก (Frequencies Optional)
• EIS Galvanostatic ((ความถี่ตามต้องการ)
• โมท-ช็อตตกี้
• อีอีเอสแบบพัตติสตาติก VS เวลา (ความถี่เดียว)
• EIS Galvanostatic vs เวลา (ความถี่เดียว)

การวัดการเกรด

• พลังงานไดโนมิก (แผนภูมิ Tabel)
• วงจรโค้ง polarisation (CPP)
• เส้นโค้งการขั้วขั้ว (LPR)
• การปฏิกิริยาพลังงานไฟฟ้าเคมี (EPR)
• เสียงไฟฟ้าเคมี (EN)
• Ammeter ความต้านทานศูนย์ (ZRA)

การทดสอบแบตเตอรี่

• การชาร์จและการปล่อยแบตเตอรี่
• การชาร์จและการชาร์จแบบ Galvanostatic (GCD)
• การชาร์จและการชาร์จแบบพัตติสตาติก (PCD)
• เทคนิคการปรับระดับ Potentiostatic Intermittent (PITT)
• เทคนิคการปรับระดับระยะต่อระยะโดยระบบ Galvanostatic (GITT)
