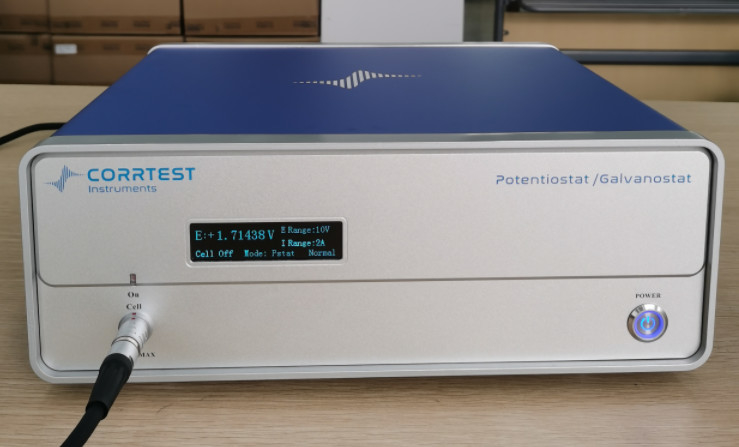

CE Single Channel Potentiostat / Cyclic Voltammetry Instrument CS300M เครื่องประกอบความแรงกระตุ้น

อุปกรณ์วอลทามิตรจักรกล CS300Mเป็นรุ่นการเข้าสู่กลุ่ม Corrtest potentiostat/galvanostat ช่องเดียว มันรวมเทคนิคทั้งหมดยกเว้น EIS เครื่องวอลทามิตรจักรกล CS300M มีเครื่องกําเนิดฟังก์ชันดิจิตอลที่รวดเร็วเครื่องวงจรรับข้อมูลความเร็วสูงมีความมั่นคงและความแม่นยําสูง ด้วยฮาร์ดแวร์ที่ทันสมัยและโปรแกรมที่ทํางานได้ดีเป็นเครื่องประยุกต์ประหยัดและพื้นฐานในฐานะพัตติโอสเตต / กัลวาโนสเตต เมื่อ EIS ไม่จําเป็น. ด้วยเทคนิค เช่น พอนติโสตาติก (I-T), วอลทามเมตรี่จักร (CV), LSV, พอนติไดนัมิก (ตาราง Tafel), การชาร์จและการปล่อย galvanostaic ((GCD) ฯลฯอุปกรณ์วอลทามิทรีแบบหมุนเวียน CS300M เหมาะสําหรับการใช้งานต่างๆ เช่น การวัดการกัด, การลดคาร์บอนไดออกไซด์, อิเล็กตรคาตาลิส, การทดสอบแบตเตอรี่, ฯลฯ อุปกรณ์วอลตาเมตรจักรกล CS300M ไม่รวม EIS. วอลตาเมตรจักรกลเป็นเทคนิคพื้นฐานที่สุด แต่สําคัญทั้งหมดของเรา Corrtest potentiostat / galvanostat มีฟังก์ชันนี้.

วอลัมเมทรีแบบหมุนเวียนคืออะไร?

เทคนิควอลทามิทรีแบบหมุนเวียน (CV) เป็นหลักที่ใช้สําหรับการศึกษาทางทฤษฎีทางไฟฟ้าเคมี เช่น กระบวนการไฟฟ้า, ปรากฏการณ์การดูดซึมของไฟฟ้า เป็นต้นวงจรวอลัมเมทรี (CV) กุ้งประกอบด้วยสองส่วน, ภูมิภาคการลด/แคธอดที่รูปคลื่นการลดถูกผลิตจากกระบวนการลดของวัสดุที่มีพลังไฟฟ้าและบริเวณออกซิเดชั่น/แอโนดที่รูปคลื่นออกซิเดชั่นเกิดจากกระบวนการออกซิเดชั่นของผลิตภัณฑ์การลดเทคนิควอลทามิทรีแบบหมุนเวียน (CV) สามารถวัดโดยตรงอัตราส่วนของปัจจุบันยอด anodic / ปัจจุบันยอด cathodic และความแตกต่างระหว่างปัจจุบันยอด anodic และปัจจุบันยอด cathodic

กุ้งวัลตามิทรีจักร (CV) ของอิเล็กตรอดคาร์บอนกระจกใน K₄[Fe(CN)₆] การแก้ไข

หลักการวอลทามิทรีจักรกล

วอลทามเมตรจักรกล (Cyclic Voltammetry) เป็นประเภทของการวัดไฟฟ้าเคมีแบบพัตติไดนัมิก (potentiodynamic) ในการทดลองวอลทามเมตรจักรกล พลังงานของอิเล็กทรออดทํางานถูกขยายเป็นเส้นตรงกับเวลาวอลทามเมทรีแบบหมุนเวียนใช้การตั้งค่าไฟฟ้าสามไฟฟ้า; เมื่ออิเล็กตรอดทํางานถึงปริมาณปริมาณที่กําหนดไว้, รามป์จะพลิก. การพลิกนี้อาจเกิดขึ้นหลายครั้งในระหว่างการทดลองเดียว.กระแสในอิเล็กทรอนทํางานถูกวาดเทียบกับความกระชับกําลังที่ใช้. วอลทามเมตรจักรเป็นเทคนิคไฟฟ้าเคมีที่มีความหลากหลายมาก ซึ่งทําให้สามารถตรวจสอบกลไกของคุณสมบัติ redox และการขนส่งของระบบในสารละลายพลังงานถูกนําไปใช้ระหว่างอิเล็กทรอนดิสัมพานและอิเล็กทรอนดิสัมพาน และกระแสกําลังถูกวัดระหว่างอิเล็กทรอนดิสัมพานและอิเล็กทรอนดิสัมพานในวอลทัมเมตรี่แบบหมุนเวียนทิศทางของพันธมิตรจะกลับกลับกันเมื่อสิ้นสุดการสแกนครั้งแรก ดังนั้นรูปคลื่นมักมีรูปร่างเป็นสามเหลี่ยมสมขา

รายละเอียด

เทคนิคของเครื่องมือวอลทัมเมตรจักรกล CS300M

โวลตเมตร

• การวอลตามิทรีแบบหมุน (CV)
• โวลตเมตรีการสกัดเส้น (LSV)
• การวัดความแรงของบันได (SCV)
• วอลล์ตเมทรีคลื่นสแควร์ (SWV) #
• การวัดความแรงดันแบบต่าง (DPV) #
• การวัดแรงดันแบบปกติ (NPV) #
• การวินิจฉัยความแรงดันแบบปกติ (DNPV)
• การวัดความแรงแบบ AC (ACV)
• 2^ndการวินิจฉัยอัตราไฟฟ้า AC (SHACV)
• โปรแกรมแปลงฟูเรีย แอค โวลตเมทรี (FTACV)

#มีเทคนิคการถอดไฟฟ้าที่ตรงกัน

การขั้วขั้วคงที่

• พลังงานวงจรเปิด (OCP)
• พลังงาน (เส้นโค้ง I-T)
• กัลวาโนสตาติก
• พลังงานไดโนมิก (แผนภูมิ Tabel)
• กัลวาโนไดนัมิก (DGP)
• ฟังก์ชันการสกัดขั้นตอน (SSF)

การขั้วขั้วระยะสั้น

• ขั้นตอนหลายอย่าง
• ขั้นตอนหลายกระแส
• ขั้นบันไดที่เป็นไปได้ (VSTEP)
• ขั้นบันไดไฟฟ้า (ISTEP)

วิธี Chrono

• การวัดระยะเวลา (CP)
• ขนาดของวัดเวลา (CA)
• โครโนคาอุโลเมตรี (CC)

การวัดการเกรด

• วงจรโค้ง polarisation (CPP)
• เส้นโค้งการขั้วขั้ว (LPR)
• การปฏิกิริยาพลังงานไฟฟ้าเคมี (EPR)
• เสียงไฟฟ้าเคมี (EN)
• Ammeter ความต้านทานศูนย์ (ZRA)

การทดสอบแบตเตอรี่

• การชาร์จและการปล่อยแบตเตอรี่
• การชาร์จและการชาร์จแบบ Galvanostatic (GCD)
• การชาร์จและการชาร์จแบบพัตติสตาติก
• เทคนิคการปรับระดับ Potentiostatic Intermittent
• เทคนิคการปรับระดับระยะสั้นของ Galvanostatic

คุณสมบัติของซอฟต์แวร์ของเครื่องมือวอลทามิทรีแบบหมุน CS300M

การวอลัมเมทรีแบบหมุนเวียน (Cyclic voltammetry)ซอฟต์แวร์สตูดิโอ CS ให้ผู้ใช้งานg/อนุพันธ์/การรวมตัวชุด, ซึ่งสามารถทําการคํานวณความสูงของจุดสูงสุด, พื้นที่จุดสูงสุด และศักยภาพจุดสูงสุดของเส้นโค้ง CV.วอลทัมเมตรจักรกล(CV) เทคนิค, ระหว่างการวิเคราะห์ข้อมูล, มีฟังก์ชันการเลือกวงจรแม่น ๆ เพื่อแสดง. คุณสามารถเลือกที่จะเห็นวงจรหรือบางวงจรที่คุณต้องการ.

การทดสอบและวิเคราะห์แบตเตอรี่:ประสิทธิภาพการชาร์จและการชาร์จ ความจุ ความจุเฉพาะพลังงานการชาร์จและการชาร์จ

แผนผังและอัตราการเกรด

สตูดิโอ CS ยังให้การปรับที่ไม่เส้นตรงที่แข็งแรงบนสมการ Butler-Volmer ของเส้นโค้ง polarisation. มันสามารถคํานวณความชันของ Tafel ความหนาแน่นของกระแสการกัดกร่อน กระแสจํากัดความต้านทานต่อการขั้วสามารถคํานวณความหนาแน่นของสเปคเตอร์พลังงาน ความต้านทานเสียง และความต้านทานของสเปคเตอร์เสียง จากการวัดเสียงไฟฟ้าเคมี

การทดสอบรวม:ซอฟต์แวร์ CS studio รองรับการทดสอบผสมสําหรับการทดลองต่าง ๆ เพื่อบรรลุการทดสอบที่ยืดหยุ่นและไม่มีผู้ดูแลเวลารอ ฯลฯ ระหว่างการทดลองแต่ละครั้ง.

การทดสอบรวม: การทดสอบการเกรด

การทดสอบผสม: การทดสอบตัวปลอม

ข้อมูลเปิด:คุณสามารถเปิดไฟล์ข้อมูลในรูปแบบ txt ใน Notepad ได้โดยตรง. คุณยังสามารถเปิดข้อมูลใน Origin, Excel ได้

Q:Wไก่วิ่งวอลทัมเมตรจักรกล(CV) ในเซลล์ 2 ห้อง ไม่สามารถเพิ่มกระแสไฟฟ้าได้หลังจากที่มันได้ถึงระดับหนึ่ง

ตอบ: มีเยื่อแลกเปลี่ยนยอนในเซลล์สองห้อง ดังนั้นความตึงเครียดของเซลล์จะเพิ่มขึ้นหรือลดระยะทางระหว่าง WE และ CE, และเพิ่มความสามารถในการนําไฟฟ้า

คําถาม: วิธีการประกอบความมั่นคงและสารประกอบกิจกรรมของ ORR catalysts?

คําตอบ:

ทําการวอลัมเมตรแบบจักร (CV) โดยเปรียบเทียบ CV และ LSV ก่อนและหลัง เช่น 30000 จังหวะ

วัดเส้นโค้ง i-t

ถ่ายภาพ TEM ก่อนและหลังความมั่นคง เพื่อดูว่ากัตตัวกระตุ้นได้อุดตันหรือไม่
