รายละเอียดสินค้า
สถานที่กำเนิด: หวู่ฮั่น ประเทศจีน
ชื่อแบรนด์: Corrtest
ได้รับการรับรอง: CE, ISO9001
หมายเลขรุ่น: CS350M
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: โปร่ง
รายละเอียดการบรรจุ: กล่องมาตรฐาน
เวลาการส่งมอบ: 5-10 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที, ดี/พี
สามารถในการผลิต: 1ชุด/ปี
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |

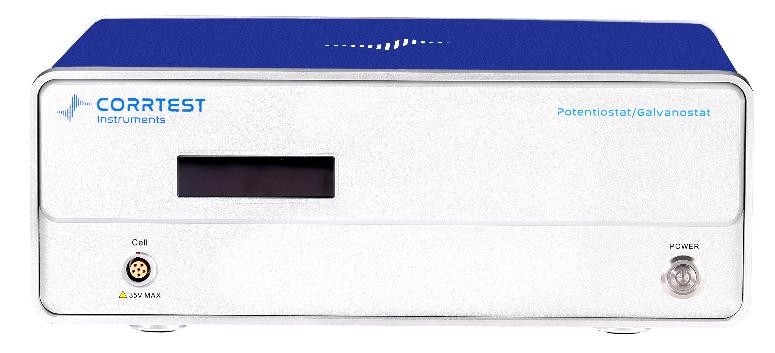

สถานประกอบความอัดอัดไฟฟ้าเชิงเคมี สถานประกอบพลังงาน CS350Mประกอบด้วยพลังงานสูง potentiostat/galvanostat ความแม่นยําสูง, DDS เครื่องกําเนิดฟังก์ชันสุ่ม, เครื่องวิเคราะห์ความสัมพันธ์สองช่อง,เครื่องแปลง AD 16 บิต/แม่นยําสูง 24 บิต และอินเตอร์เฟซขยายขนาดสองช่องขนาดความแรงสูงสุดคือ ±2A ระยะความสามารถคือ ±10V ความดันที่สอดคล้องคือ ±21V ระยะความถี่ของสายไฟฟ้าอัดอัด (EIS) คือ 10uHz ~ 1MHzมันสามารถใช้ได้ในสาขาไฟฟ้าเคมีต่างๆ เช่น การกัดกร่อน, พลังงาน, วัสดุและการวิเคราะห์ไฟฟ้า ปัจจุบันสามารถเพิ่มขึ้นถึง 20A / 40A ด้วยปัจจุบันที่กระตุ้น CS2020B / CS2040B สําหรับ EIS อิเมดานซ์ไฟฟ้าเคมีเราให้บริการ 7 เทคนิค EIS ที่แตกต่างกัน เพื่อตอบสนองความต้องการต่าง ๆ, เช่น EIS พลังงาน (Nyquist, Bode), EIS Galvanostatic, EIS พลังงาน (Frequencies optional.), EIS Galvanostatic ((Frequencies optional.), Mott-Schottky, EIS พลังงานเทียบกับเวลา (Frequencies เดียว),EIS แกลวานออสเตติก VS. เวลา (ความถี่เดียว) ทั้งหมด Corrtest อิเมพานซ์ไฟฟ้าเคมี spectroscopy potentiostat ให้ eis วงจรเทียบเท่าการติดตั้งในโปรแกรม
สเปคโทรสโปติกอัมพานซ์ไฟฟ้าเคมีคืออะไร?
สเปคโทรสโกปี้อัมพานซ์ไฟฟ้าเคมี (EIS) ให้ข้อมูลเคลื่อนไหวและกลไกของระบบไฟฟ้าเคมี และถูกใช้อย่างแพร่หลายในการศึกษาการกัดสั่น การแปลงและการเก็บพลังงาน เซ็นเซอร์และชีวสัมผัส,ฯลฯ สเปคโทรสโกปีอิเมพานซ์ไฟฟ้าเคมี (EIS) ปกติจะวัดโดยการใช้ปัจจุบัน AC ต่อเซลล์ไฟฟ้าเคมีและจากนั้นวัดกระแสผ่านเซลล์สเปคตรสโปตรอัดไฟฟ้าเคมี บันทึกลักษณะการตอบสนองในเวลาของระบบไฟฟ้าเคมี โดยใช้แรงต่อรองกระแสไฟฟ้าอัมพลิทูดต่ํา (AC) ผ่านช่วงความถี่โดยใช้ระบบอิเล็กทรอนด์ประกอบด้วยการทํางานและคอนเตอร์อิเล็กทรอร์โด้ โลตติจ์ที่ทราบจากอิเล็กทรอร์โด้ทํางานผ่านสารแก้วเอเลคโทรลิต และเข้าในคอนเตอร์อิเล็กทรอร์โด้การวัดปริมาณถูกผลิตโดย EIS และทําให้การประเมินกลไกไฟฟ้าเคมีขนาดเล็กที่อินเตอร์เฟซของอิเล็กทรอร์โอดและภายในสารแก้วข้อมูลที่รวบรวมด้วย EIS ได้ถูกจําลองด้วยวงจรไฟฟ้าที่เท่าเทียม, ผลมาจากการจัดเรียงองค์ประกอบ จํานวนเซลล์ไฟฟ้าเคมีน้อยมาก สามารถจําลองได้โดยใช้องค์ประกอบวงจรที่เท่าเทียมกันรูปแบบ EIS ปกติประกอบด้วยหลายองค์ประกอบในเครือข่าย. ทั้งการผสมชุดและปาราเลลของธาตุเกิดขึ้น
การใช้ สถานประกอบความอัดอัดไฟฟ้าเชิงเคมี สถานประกอบพลังงาน CS350M
Cหรือโรสเซียน: สถานประกอบความอัดอัดไฟฟ้าเชิงเคมี สถานประกอบพลังงาน CS350Mประกอบด้วยเทคนิคไฟฟ้าเคมีทั้งหมดสําหรับการวัดการกัด เช่น OCP, กลมขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วการปฏิกิริยาพลังงานไฟฟ้าเคมี (EPR), การทดสอบการแพร่ระบายของไฮโดรเจน, ZRA, เสียงไฟฟ้าเคมี, ฯลฯและประเมินความทนทานการเคลือบและประสิทธิภาพการเสียสละของปัจจุบัน anodeมันยังสามารถใช้สําหรับการตรวจฉลากอย่างรวดเร็วของสารยับยั้งการกัดกรอง, ยาฆ่าฟันกิต เป็นต้น
มันใช้อัลกอริทึมอินเทรัลความสัมพันธ์และเทคนิคการเก็บตัวอย่างมากกว่าช่องสอง และมีความสามารถต่อต้านการแทรกแซงที่แข็งแกร่ง13Ω. มันเหมาะสําหรับการวัด EIS ของระบบ impedance สูง (เช่นการเคลือบ, คอนกรีต เป็นต้น)
การทดสอบการเก่าแก่ด้วยสปริงเกลือของผิวเคลือบอุดหนุนสูง
ซ้าย: กลมขั้วของสแตนเลส Ti และสแตนเลสในสารละลาย 3% NaCl ขวา: ECN ของสแตนเลสที่มีคาร์บอนต่ําใน 0.05mol / LCL + 0.1mol / LNaHCO3
Eเงียบ
ด้วยเทคนิค LSV, CV, การชาร์จและการปล่อยไฟ galvanostatic (GCD), EIS Galvanostatic และวงจรการชําระค่าตอบแทน IR ที่แม่นยําสถานประกอบความอัดอัดไฟฟ้าเชิงเคมี สถานประกอบพลังงาน CS350Mใช้กันอย่างแพร่หลายในเซลล์ไฟฟ้า ซุปเปอร์คอนเดเซเตอร์ แบตเตอรี่ Li-ion แบตเตอรี่โซเดียม-ไอออน แบตเตอรี่เชื้อเพลิง แบตเตอรี่ Li-S แบตเตอรี่แสงอาทิตย์ แบตเตอรี่ภาพแข็ง แบตเตอรี่กระแส แบตเตอรี่โลหะ-อากาศ เป็นต้นมันเป็นเครื่องมือวิทยาศาสตร์ที่ดีสําหรับนักวิจัยในสาขาพลังงานและวัสดุ.
คอร์ฟ CV ของ PPy ซุปเปอร์คอนเดซเตอร์ใน 0.5 mol/L ของสารละลาย H2SO4
อิเล็กทรอนิกส์
●สถานประกอบความอัดอัดไฟฟ้าเชิงเคมี สถานประกอบพลังงาน CS350Mสามารถวัดคลื่นครึ่ง
พลังงาน (ORR) พลังงานเกิน (HER, OER) ของตัวเร่ง และมีฟังก์ชันของการคํานวณความหนาแน่นของพลังงานสูงสุดและความหนาแน่นของพลังงาน
● การวัดระยะยาวสําหรับ ORR, OER, HER
CO2RR โดยเทคนิค เช่น วอลทามเมตรี่แบบวงจร
พลังงานฟาราเดย์สามารถวัดได้ด้วยเครื่อง bipotentiostat
คอร์ฟ LSV ของตัวเร่งในสารละลายอัลคาลีน
● กระแสไฟฟ้าสูงสุดสามารถ 20A และความแรงดันความสอดคล้องสามารถ 30V และด้วยเทคนิคการชดเชย IR
สถานประกอบความอัดอัดไฟฟ้าเชิงเคมี สถานประกอบพลังงาน CS350Mสามารถวัดความแรงเกินของอิเล็กตรอดได้อย่างแม่นยํา ซึ่งเป็นข้อได้เปรียบอย่างมากในสนามไฟฟ้ากระตุ้น
คุณสมบัติของโปรแกรม สถานประกอบความอัดอัดไฟฟ้าเชิงเคมี สถานประกอบพลังงาน CS350M
การวอลัมเมตรแบบหมุน:ซอฟต์แวร์ CS Studio ให้ผู้ใช้บริการอะไรก็ได้อนุพันธ์/การรวมตัวชุดซึ่งสามารถทําการคํานวณความสูงของจุดสูงสุด, พื้นที่จุดสูงสุดและศักยภาพจุดสูงสุดของเส้นโค้ง CV. ในเทคนิค CV, ในระหว่างการวิเคราะห์ข้อมูล, มีฟังก์ชันการเลือกวงจรที่แม่นยํา (((s) เพื่อแสดง.
โครงการและอัตราการเกรดของ Tafel:สตูดิโอ CS ยังให้การปรับที่ไม่เส้นตรงที่แข็งแรงบนสมการ Butler-Volmer ของเส้นโค้ง polarisation. มันสามารถคํานวณความชันของ Tafel ความหนาแน่นของกระแสการกัดกร่อน กระแสจํากัดความต้านทานต่อการขั้วสามารถคํานวณความหนาแน่นของสเปคเตอร์พลังงาน ความต้านทานเสียง และความต้านทานของสเปคเตอร์เสียง
การทดสอบและวิเคราะห์แบตเตอรี่:
ประสิทธิภาพการชาร์จและการชาร์จ ความจุ ความจุเฉพาะพลังงานการชาร์จและการชาร์จ
สเปคโทรสโกปีย์อัมพานซ์ไฟฟ้าเคมีการวิเคราะห์ (EIS):โบเด นิควิสต์ โมท-ช็อตตกี้
ระหว่างการวิเคราะห์ข้อมูล EIS มีฟังก์ชันการติดตั้งที่สร้างขึ้นเพื่อวาดวงจรที่เท่าเทียมกันตามสั่ง
| หลักการของสถานประกอบความอัดอัดไฟฟ้าเชิงเคมี สถานประกอบพลังงาน CS350M | |
| ระบบรองรับ 2-, 3- หรือ 4-อิเล็กทรอนด์ | ระยะความสามารถและปัจจุบัน: อัตโนมัติ |
| ระยะควบคุมความสามารถ: ± 10V | ระยะควบคุมกระแส: ± 2A |
| ความแม่นยําการควบคุมความเป็นไปได้: 0.1% × ระยะเต็ม±1mV | ความแม่นยําการควบคุมกระแส: 0.1% × ระยะเต็ม |
| ความละเอียดความสามารถ: 10μV (> 100Hz),3μV (< 10Hz) | ความรู้สึกต่อกระแส:1pA |
| เวลาการเพิ่ม: < 1μs (< 10mA), < 10μs (< 2A) | อุปทานเข้าอิเล็กทรอนด์มาตรฐาน:1012หมากรุก 20pF |
| ระยะกระแสปัจจุบัน: 2nA ~ 2A, 10 ระยะ | ความดันที่สอดคล้อง: ± 21V |
| ขนาดแรงออกสูงสุด: 2A | อัตราการสแกน CV และ LSV: 0.001mV ~ 10,000V/s |
| ความกว้างของแรงกระแทก CA และ CC: 0.0001 ~ 65,000s | การเพิ่มปัจจุบันระหว่างการสแกน: 1mA@1A/ms |
| การเพิ่มความสามารถระหว่างการสแกน: 0.076mV@1V/ms | ความถี่ SWV: 0.001 ~ 100 kHz |
| ความกว้างของแรงกระแทก DPV และ NPV: 0.0001 ~ 1000s | การเก็บข้อมูล AD: 16bit@1 MHz,20bit@1 kHz |
| ความละเอียด DA: 16 บิต, เวลาการตั้งค่า: 1μs | ขั้นต่ําการเพิ่มความสามารถใน CV: 0.075mV |
| ความถี่ IMP: 10μHz ~ 1MHz | เครื่องกรองผ่านต่ํา: ครอบคลุม 8 ปี |
| ระบบปฏิบัติการ: Windows 10/11 | อินเตอร์เฟซ: USB 20 |
| น้ําหนัก / ขนาด: 6.5kg, 36.5 x 30.5 x 16 ซม. | |
| สเปคโทรสโปติกอัมพานซ์ไฟฟ้าเคมี (EIS) | |
| เครื่องกําเนิดสัญญาณ | |
| ระยะความถี่:10μHz ~ 1MHz | อัมพลิทูด AC:1mV ~ 2500mV |
| สัดส่วน DC: -10~+10V | อุปทานการออก: 50Ω |
| รูปแบบคลื่น: คลื่นไซน์ คลื่นสามเหลี่ยม และคลื่นสี่เหลี่ยม | การบิดเบือนคลื่น: < 1% |
| รูปแบบการสแกน: โลการิธมิก/เส้นตรง, เพิ่ม/ลด | |
| เครื่องวิเคราะห์สัญญาณ | |
| เวลารวม: ขั้นต่ํา:10ms หรือเวลายาวที่สุดของจักร | ขนาดสูงสุด:106วงจรหรือ 105s |
| ความช้าในการวัด: 0 ~ 105s | |
| ค่าชดเชยออฟเฟต DC | |
| ระยะการชดเชยอัตโนมัติความสามารถ: -10V ~ +10V | ระยะการชดเชยปัจจุบัน: -1A ~ + 1A |
| ความกว้างของแบนด์วิธ: ระยะความถี่ 8 ช่วง, การตั้งค่าอัตโนมัติและมือ | |
เทคนิค -สถานประกอบความอัดอัดไฟฟ้าเชิงเคมี สถานประกอบพลังงาน CS350M
สเปคตรอัมพานซ์ไฟฟ้าเคมีsสําเนา (EIS)
การขั้วขั้วคงที่
การขั้วขั้วระยะสั้น
วิธี Chrono
โวลตเมตร
การวัดการเกรด
การทดสอบแบตเตอรี่
อัมเปอร์เมตร
Exteสาเหตุ
# มีวิธีการถอดผ้าที่ตรงกัน
Q:Why การปฏิกิริยาแบบอํานวยการปรากฏในความถี่สูงภูมิภาคของ สเปคโทรสโกปีย์อัมพานซ์ไฟฟ้าเคมี(EIS)
ตอบ: อัตราปฏิกิริยาแบบอํานวยการเป็นสาเหตุหลัก ๆ ของโค้ล อัตราปฏิกิริยาแบบอํานวยการถูกสัมพันธ์เป็นบวกกับความยาวและความถี่ของโค้ล และถูกสัมพันธ์เป็นลบกับรัศมีของโค้ลมันจะชัดเจนกว่าในภูมิภาคความถี่สูงและระบบความต้านทานต่ํา (เช่นแบตเตอรี่). เพื่อลดมัน, กรุณาพยายามที่จะสั้นสายไฟฟ้า, และยังให้ความสนใจที่จะไม่ได้มี coils อื่น ๆ รอบเครื่องมือหรือตัวอย่าง
Q:Wการวัดสเปคโทรสโกปีย์อัมพานซ์ไฟฟ้าเคมี(EIS) ฉันจําเป็นต้องรอสักพักก่อนจะวัดหลังจากสร้างกรณีรายการการทดสอบระบบ?
ตอบ: การทดสอบ EIS คุณควรทําให้แน่ใจว่าระบบการทดสอบเป็นที่มั่นคง และโดยทั่วไปการสังเกต OCP ก็เพียงพอ ระบบบางอย่าง เช่น แบตเตอรี่ซิงก-อากาศ ต้องรอที่จะมั่นคงหลังจากการประกอบในขณะที่บางคนการประเมิน OCP เป็นมาตรฐาน
Q:ไม่มีครึ่งวงกลมในของฉันสเปคโทรสโกปีย์อัมพานซ์ไฟฟ้าเคมี (EIS)การทดสอบมีปัญหาอะไร?
ตอบ: ตัวอย่างทั้งหมดไม่ได้มีครึ่งวงกลมขนาดเล็กใน EIS. ครึ่งวงกลมขนาดเล็กมีอยู่ในภูมิภาคความถี่สูง, ซึ่งควบคุมโดยการโอนค่าใช้จ่าย. เส้นตรงมีอยู่ในภูมิภาคความถี่ต่ํา,ที่ควบคุมด้วยการกระจายสําหรับวัสดุคาร์บอน ความจุอาจใหญ่มาก โดยแสดงเส้นโค้งแทนเส้นครึ่งวงกลม
Q: ทําไมพิกัดแนวราบและแนวตั้งต้องสอดคล้องกันสเปคโทรสโกปีย์อัมพานซ์ไฟฟ้าเคมี(EIS)
ตอบ: เพราะนี่เป็นระนาบที่ซับซ้อน มันเป็นความจําเป็นทางคณิตศาสตร์
