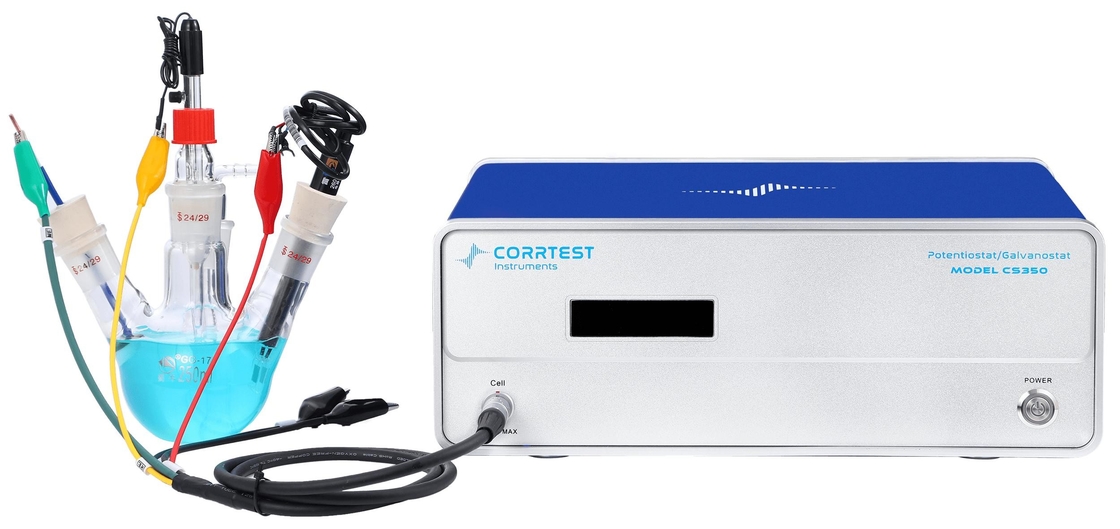

Corrtest สามอิเล็กตรอน Potentiostat CS350M Galvanostat และ Potentiostat

สถานประกอบพลังงาน 3 อิเล็กทรอนด์ CS350M ประกอบด้วย เครื่องกําเนิดฟังก์ชันแบบสุ่ม DDS, สถานประกอบพลังงานสูง / สถานประกอบพลังงาน galvanostat, เครื่องวิเคราะห์ความสัมพันธ์สองช่อง,เครื่องแปลง AD 16 บิต/แม่นยําสูง 24 บิต และอินเตอร์เฟซขยายแบบสองช่องขนาดความถี่ EIS คือ 10uHz ~ 1MHz สามารถใช้ได้ในสาขาไฟฟ้าเคมีต่างๆ เช่น การละลาย, พลังงาน, วัสดุและการวิเคราะห์ไฟฟ้ากระแสสามารถเพิ่มขึ้นถึง 20A / 40A ด้วยกระตุ้นกระแส CS2020B / CS2040B. 3 อิเล็กทรอนด์ potentiostat CS350M สามารถวัดระบบ 3 อิเล็กทรอนด์ได้เพียง แต่ยังสามารถนําไปใช้กับการตั้งค่าอื่น ๆ

ระบบไฟฟ้าสามอิเล็กตรอดคืออะไร?

ระบบไฟฟ้าสามไฟฟ้าประกอบด้วยไฟฟ้าทํางาน ไฟฟ้าต่อ และไฟฟ้ามาตรฐานบทบาทของอิเล็กทรอ๊อดมาตรฐานคือการกระทําเป็นมาตรฐานในการวัดและควบคุมความสามารถของอิเล็กทรอ๊อดทํางานการทดสอบไฟฟ้าเคมีส่วนใหญ่เป็นระบบ 3 อิเล็กทรอด

ข้อดีของ 3 อิเล็กทรอนโด้ พันธิสตาร์ CS350M

ระบบหลายอิเล็กตรอด

● 3 อิเล็กทรอัด potentiostat CS350M รองรับระบบ 2-อิเล็กทรอัด, ระบบ 3-อิเล็กทรอัด, และระบบ 4-อิเล็กทรอัด, สามารถใช้ในการทดสอบความต้านทานภายในแบตเตอรี่หรือ 4-อิเล็กทรอัดการวัด impedance หนังบาง

● ด้วย Ammeter ความต้านทานศูนย์สําหรับการวัดกระแสไฟฟ้า

พลอยเต็ม

พันธิสตัณฑ์ Corrtest ทั้งหมด / พันธิสตัณฑ์ galvanostats รวมถึงสามพันธิสตัณฑ์ไฟฟ้า CS350M ถูกออกแบบให้ลอยเต็มและสามารถนําไปใช้ในการศึกษาไฟฟ้าเคมีของไฟฟ้าทํางานเชื่อมต่อกับดินเช่น ออโตคลาฟ ส่วนโลหะในสะพานคอนกรีต

การเก็บข้อมูลในเวลาจริง

ข้อมูลการทดลองสามารถเก็บได้ในเวลาจริง แม้ว่าการทดสอบจะถูกขัดขวางด้วยการขาดไฟฟ้า

สเปคโทรสโปติกอัมพานซ์ไฟฟ้าเคมี (EIS)

● สถานประกอบพลังงานสามอิเล็กทรอนด์ CS350M ใช้อัลการิทึมอินทิกรัลความสัมพันธ์และเทคนิคการเก็บตัวอย่างเกินช่องสอง และมีความสามารถในการป้องกันการแทรกแซงที่แข็งแรงความต้านทานภายในของอุปกรณ์สูงถึง 10¹³Ω เหมาะสําหรับการวัด EIS ของระบบอัดแรงสูง (เช่นการเคลือบ, เบอร์คอนกรีต เป็นต้น)

● ด้วยเทคโนโลยีพกพากระแสไฟฟ้าแบบคงที่และเทคโนโลยีบีเยียสแบบ DC สามารถใช้โปเทนซิโอสแตต CS350M 3 อิเล็กทรออดในการวัดอุปสรรคของแบตเตอรี่ภายใต้ภาวะการชาร์จและการปล่อยเหมาะสําหรับระบบความต้านทานต่ํามาก (เช่นแบตเตอรี่ 18650), แบตเตอรี่พัสดุอ่อน, แบตเตอรี่แกน...)

ชุดพัฒนาโปรแกรม (SDK)

เราสามารถให้บริการอินเตอร์เฟซการพัฒนาที่สอง, อินเตอร์เฟสทั่วไปของ API และตัวอย่างการพัฒนา และสามารถทําการเรียกข้อมูลสําหรับ Labview, C, C ++, C #, VC และโปรแกรมอื่นๆซึ่งสะดวกสําหรับการพัฒนารองและการปรับปรุงวิธีการทดสอบ.

ปัจจุบันสูง, ตัวเลือกความเป็นมาตรฐานสูง

●ด้วยเครื่องกระตุ้น CS2020B/CS2040B สามารถเพิ่มกระแสของปัจจุบันของสามอิเล็กทรอนด์พอนติโอสแตต CS350M เป็น 20A/40A ซึ่งตอบสนองความต้องการในเซลล์เชื้อเพลิง, แบตเตอรี่พลังงาน, การเคลือบไฟฟ้า เป็นต้น

●สามารถปรับปรุงเครื่องมือให้เป็นความดันความสอดคล้องสูง 30V ซึ่งตอบสนองความต้องการการทดสอบในวิธีการนําไฟต่ํา (ระบบอินทรีย์, ระบบคอนกรีต เป็นต้น)เหมาะสําหรับการศึกษาการลดคาร์บอนและไนโตรเจน.

การวิเคราะห์ข้อมูลที่หลากหลาย

CS Studio เป็นโปรแกรมสําหรับ Corrtest potentiostat สําหรับการควบคุมการทดลองและการวิเคราะห์ข้อมูลการวิเคราะห์ความสูงรวมและสูงสุดของเส้นโค้งวอลทัมเมตรการปรับเปลี่ยนวงจร EIS และการปรับสเปคตรัมอุปสรรค เป็นต้น

● กุ้งขั้วขั้วขั้วหลายพาราเมตร

● การติดตั้ง EIS

● การ วิเคราะห์ เสียง ไฟฟ้า เคมี

● การคํานวณความจุลลาม

● ความสามารถเฉพาะของ GCD, ประสิทธิภาพ

● การวิเคราะห์โครต Mott-Schottky

● การวิเคราะห์ CV

การทดสอบผสม

ซอฟต์แวร์สตูดิโอ CS รองรับการทดสอบการผสมผสานสําหรับการทดลองต่าง ๆ

คุณสามารถตั้งค่าค่าสําหรับการทดลองแต่ละครั้งล่วงหน้า และกําหนดระยะเวลาการรอ ระหว่างการทดลองแต่ละครั้งการทดลองต่าง ๆ จะดําเนินการหนึ่งต่อหนึ่ง.

การทดสอบรวม: การทดสอบการเกรด

การทดสอบผสม: การทดสอบตัวปลอม

เทคนิคของโปเทนซิโอสแตตสามอิเล็กทรอนด์ CS350M

Q: นอกจากระบบ 3 อิเล็กทรอนด์สถานประกอบไฟฟ้าสามอิเล็กทรอนด์ CS350M

ยังรองรับระบบอื่นๆ เช่น ระบบ 2 อิเล็กทรอนด์ และ 4 อิเล็กทรอนด์

A:ใช่ สถานประกอบพลังงานสามอิเล็กทรอนด์ CS350M เป็นเครื่องมือที่สามารถใช้ได้ และเข้าใจได้ สําหรับการวัดไฟฟ้าเคมีทั้งหมด

Q:ความแตกต่างระหว่างระบบ 2 อิเล็กทรอนด์ กับระบบ 3 อิเล็กทรอนด์คืออะไร?

A:ในระบบสองอิเล็กทรอนด์ CE และ RE เชื่อมต่อร่วมกันกับอิเล็กทรอนด์หนึ่ง ขณะที่ WE และ SENSE เชื่อมต่อร่วมกันกับอิเล็กทรอนด์ตรงข้ามรวมถึงปริมาณความสามารถที่จุดเชื่อมต่อระหว่าง CE และเอเลคโทรลิต, และความสามารถของอิเล็กทรอลิทเอง ดังนั้นถ้าความสามารถของอิเล็กทรอลิทไม่ได้มีผลกระทบที่สําคัญต่อการศึกษาทั้งหมด, ระบบสองอิเล็กทรอดสามารถใช้ได้.ระบบ 2 อิเล็กทรอนด์มักจะใช้ในการเก็บพลังงานหรือแปลง, เช่นแบตเตอรี่, เซลล์เชื้อเพลิง, เซลล์แสงอาทิตย์, ฯลฯ

ระบบสามอิเล็กตรอดเป็นระบบที่ใช้กันทั่วไปที่สุดในสารเคมีไฟฟ้า ซึ่งการไหลของกระแสระหว่าง CE และ WE พลังงานระหว่าง WE และ CE ถูกควบคุมและความสามารถจะวัดระหว่าง RE และ Sense.

คําถาม: ทําไมเราถึงใช้ระบบสามอิเล็กทรออดในการวิเคราะห์ไฟฟ้าเคมี?

A:การทดลองทางเคมีไฟฟ้าจะดําเนินการในเซลล์เคมีไฟฟ้าเซลล์เคมีไฟฟ้าทํางานโดยทั่วไปด้วยระบบไฟฟ้าสามไฟฟ้า, ประกอบด้วยไฟฟ้าทํางาน ((WE),อิเล็กทรอร์โด้เบอร์แรนซ์ ((RE) และอิเล็กทรอร์โด้คอนเตอร์ ((CE)). RE ใช้ในการติดตามความสามารถของอิเล็กทรอนทํางาน. RE ที่ใช้กันทั่วไปที่สุดคืออิเล็กทรอน calomel เต็มและอิเล็กทรอนเงิน / คลอริดเงิน (Ag / AgCl)RE ที่ดีควรมีปัจจุบันคงที่ในส่วนของเวลาและอุณหภูมิที่ไม่ควรมีการเปลี่ยนแปลงโดยการผ่านกระแสขนาดเล็กเช่นกันในวิธีนี้ พลังงานคงที่ถูกรักษาบนอิเล็กทรอนทํางานโดยใช้กลไกการตอบสนองผ่านอิเล็กทรอนมาตรฐาน ในระบบสามอิเล็กทรอนอิเล็กตรอดมาตรฐานมีความต้านทานสูงมากเหตุผลนี้สําหรับการวัดกระแสไฟฟ้า, อิเล็กทรโด้อื่นที่เรียกว่าอิเล็กทรโด้ผู้ช่วยหรืออิเล็กทรโด้คอนเตอร์มีส่วนเกี่ยวข้อง. มันสมบูรณ์วงจรเซลล์ส่วนใหญ่ CE เป็นโลหะไร้สภาพ เช่น พลาตินาม เป็นต้น.

อิเล็กตรอดที่มีการปรับปรุงโดยใช้เทคนิคไฟฟ้าเคมีต่าง ๆ เรียกว่าอิเล็กตรอดทํางานการปฏิกิริยาที่น่าสนใจเกิดขึ้นที่พื้นผิวของไฟฟ้าทํางานWE เป็นอิเล็กทรอัดหลักที่ปริมาณการควบคุมและการวัดกระแส The use of a three-electrode potentiostat allows the potential at the working electrode and the current at the working electrode to be measured with little or no interference or contribution from the other electrodes.
