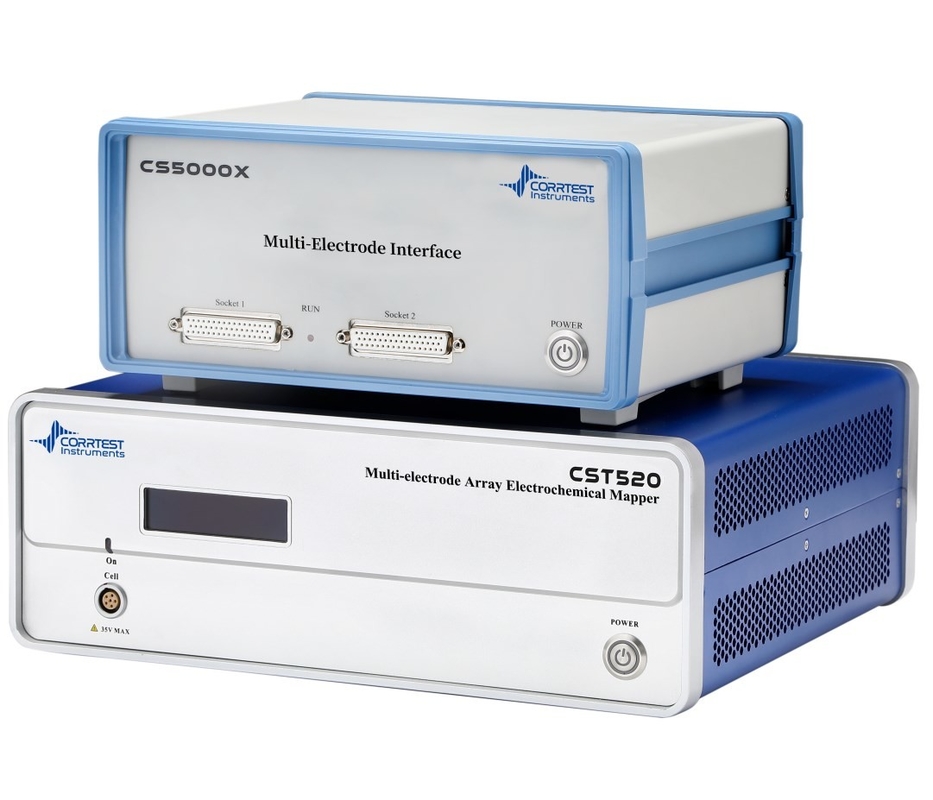

CST520 แมปเปอร์ไฟฟ้าเคมีหลายอิเล็กตรอนด์อาร์เรย์ สําหรับการใช้งานการเกรด

CST520 เครื่องทําแผนภูมิไฟฟ้าเคมีหลายอิเล็กทรอนด์

โดยใช้เครื่องปรับความละเอียดสูง AD และเทคนิค Ammeter ความต้านทานศูนย์ CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsนอกจากนี้, มันสามารถทํางานกับ CS potentiostat เพื่อแผนภูมิการกระจาย impedance บนเซ็นเซอร์หลายอิเล็กทรอนด์.

โดยการสแกนวงจรของความสามารถและการกระจายกระแสในขณะนี้บนพื้นผิวของอิเล็กทรอร์โด arrayCST520 Multi-electrode Array Electrochemical Mapper สามารถระบุการกระจายการเกรดในท้องถิ่นหรือกระบวนการละลายทางไฟฟ้าเคมีที่ไม่เหมือนกันของโลหะเปล่าหรือโลหะภายใต้การเคลือบ.

CST520 Multi-electrode Array Electrochemical Mapper สามารถวัดความสามารถของอิเล็กทรอนด์และกระแสวงจรสั้นของอิเล็กทรอนด์ตัวเดียวได้อย่างแม่นยํามันเหมาะสําหรับการศึกษาการกัดกร่อนของโลหะโดยเฉพาะอย่างยิ่งในสภาพที่ไม่ถูกขัดขวาง.

การใช้งาน

อุปกรณ์นี้เหมาะสําหรับการศึกษาลักษณะการกระจายความกังวลของพื้นผิวโลหะในห้องปฏิบัติการรวมถึงการศึกษากลไกของการเกิดขึ้นและการพัฒนาของการกัดท่อนท้องถิ่นสามารถนําไปใช้อย่างแพร่หลายในการศึกษาพฤติกรรมการเกรดโลหะที่ไม่เหมือนกัน

หลักการทํางาน

CST520 ระบบไฟฟ้าเคมีหลายอิเล็กทรอนด์ Array ประกอบด้วยสองส่วน: อินเตอร์เฟซหลายอิเล็กทรอนด์และระบบการทดสอบไฟฟ้าเคมีมันสามารถตรวจสอบไม่ได้เพียงแค่ พลังงานไฟฟ้าและกระแสวงจรสั้นของไฟฟ้าเดียวใด ๆ, แต่ยังวัด EIS และเส้นโค้งการขัดขวาง, การอุดมสมบูรณ์อย่างสําคัญวิธีการประเมินของวัสดุ

อุปกรณ์อิเล็กตรอนหลายตัวผิวส่วนใหญ่ประกอบด้วยวงจรสื่อสาร RS485,วงจรขยาย IO,วงจรเมทริกซ์รีเล 10x10,วงจร MCU เป็นต้น มันรองรับการสลับอิเล็กทรอร์โด้แบบแร่ 100 ช่องมีอัตราการสลับสูงสุด 100Hz.

แผนที่ไฟฟ้าเคมีสามารถดําเนินการทดสอบอิเล็กทรอ๊อดอาร์เรย์ได้เพียงอย่างเดียว แต่ยังสามารถใช้เป็นสถานีทํางานพัตติโอสเตต / อิเล็กทรอเคมีอิสระที่มีเทคนิคทั้งหมดสําหรับการวัดการเกร่เช่น พลังงานวงจรเปิด (OCP)คอร์ฟการขั้วโลก (Tafel) คอร์ฟการขั้วโลกเชิงเส้น (LPR) คอร์ฟ EIS คอร์ฟ M-S คอร์ฟเสียงไฟฟ้าเคมี (ECN) เป็นต้น

การสแกนความสามารถและกระแส

CST520 สามารถทําการสแกนปริมาณความสามารถ / กระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสข้อมูลสามารถนําเข้าไปใน Origin เพื่อแสดงกราฟ 3 มิติ.

ดังที่แสดงในภาพด้านบน, มันแสดงการกระจายความสามารถ / ปัจจุบัน.กระแสลบยังปรากฏในพื้นที่เดียวกันในแผนภูมิการกระจายกระแสปัจจุบันคอร์ตลบ หมายถึง คอร์ตแอโนด แสดงว่าการเกรดที่รุนแรงขึ้นเกิดขึ้นในพื้นที่สามแห่งนี้บนพื้นผิวของอิเล็กทรอนด์

การกระจายโมดูลอุปสรรคบนอิเล็กทรอร์โดสายไฟ 10 ́10

หลักการของCST520 เครื่องทําแผนภูมิไฟฟ้าเคมีหลายอิเล็กทรอนด์

ระยะความสามารถ: ±10V, ±5V, ±2.5V

ความแม่นยําการควบคุมความเป็นไปได้: 0.1% ของขนาดเต็ม ± 1mV

ระยะกระแสปัจจุบัน:2nA ~ 2 A,10 ระยะ

ขนาดแรงออกสูงสุด: ± 2A

ความแม่นยําการควบคุมปัจจุบัน: 0.1% ของขนาดเต็ม

อัตราการเปลี่ยนช่อง: 100Hz

อินเตอร์เฟซขยาย: RS485 115200bps

พลังงานไฟฟ้า: AC 220V

จําหน่ายแบบมาตรฐาน:

CST520 อุปกรณ์ชุดอิเล็กทรอนด์หลายอิเล็กทรอนด์ * 1 ชุด

CS5000X อินเตอร์เฟซหลายอิเล็กทรอนด์* 1 ชุด

ชุดโปรแกรม*1

สายไฟฟ้าขยาย* 3 ((WE/SE/AGND ((WE99))

สายไฟฟ้าเข้าอิเล็กทรอนิกส์มาตรฐาน*1

สายไฟเข้าอิเล็กตรอดคอนเตอร์ *1

สายสื่อ DB9 *1

Q235 สแตนเลสคาร์บอน 10 * 10 อิเล็กทรอัดเรียง * 1

สายไฟฟ้า *2

สายไฟฟ้า *2

สาย USB*1

เซลล์ปลอม *1

บริการหลังการขาย

การรับประกัน: 3 ปี

บริการปรับปรุงโปรแกรมฟรี

บริการซ่อมแซมฟรีภายในการรับประกัน
