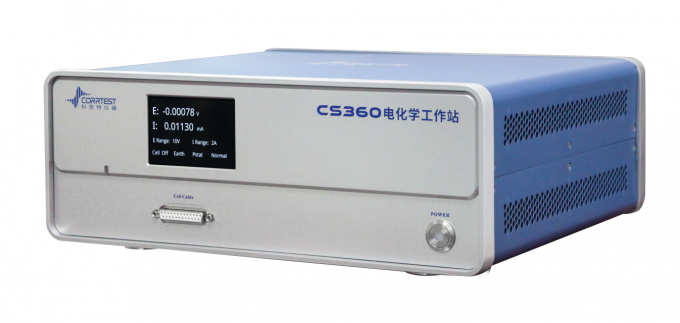

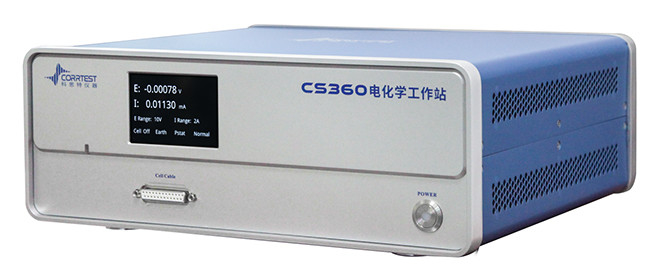

อีไอเอสความถี่สูง 8MHz โปเทนติอสเตต กัลวาโนซัตต์ CS360

Sพลังงานประกอบการในช่องทางอังกฤษ / กัลวานอสเตตกับ EISรุ่นCS360 ประกอบด้วยเครื่องกําเนิดฟังก์ชันแบบ DDS, พลังงาน / galvanostat และ FRA โดยใช้เครื่องแปลง AD Delta-sigma 24 บิทมันบรรลุความมั่นคงที่ดีและความสามารถสูง (1mV) และความละเอียดของกระแส ((1pA)ด้วยความถี่ของ EIS ถึง 8MHz CS360 เป็นเครื่องมือที่เหมาะสมสําหรับการศึกษาของสารไฟฟ้าในสภาพแข็ง

การใช้งานของ CS360 potentiostat

- วัสดุพลังงาน (แบตเตอรี่แบบแข็ง, แบตเตอรี่ Li-ion, เซลล์แสงอาทิตย์, เซลล์เชื้อเพลิง, ซุปเปอร์คอนเดซิเตอร์ ฯลฯ)

- อิเล็กทรอคาตาลิส (HER, OER, ORR, CO2RR, NRR, การแยกน้ํา)

- อุปกรณ์ปฏิกิริยาของการประกอบไฟฟ้า, การวางไฟฟ้า (การเคลือบไฟฟ้า), การออกซิเดียนของอะโนด, การชําระไฟฟ้า

- การละลายโลหะ; หน่วงละลาย, การเคลือบและประสิทธิภาพการป้องกัน cathodic

ด้วยคุณสมบัติของความหนาแน่นของพลังงานสูง การชาร์จและการปล่อยไฟอย่างรวดเร็ว และอายุการใช้งานยาวนาน แบตเตอรี่แบบแข็งถูกใช้อย่างแพร่หลายในรถไฟฟ้า อุปกรณ์ที่ใส่ได้ และอื่นๆการยับยั้งลมไฟและยับยั้งการเติบโตของดันดริท, เอลเอส เป็นเทคนิคสําคัญในการศึกษาผลงานของแบตเตอรี่ในสภาพแข็ง มันสามารถให้ข้อมูลเกี่ยวกับการโอนค่าการปฏิกิริยาทางไฟฟ้าเคมี, ฯลฯ โดยการวัด EIS ในภูมิภาคความถี่ที่แตกต่างกัน ซึ่งยังคงให้พื้นฐานทางทฤษฎีและการสนับสนุนทางเทคนิคที่สําคัญต่อการพัฒนาแบตเตอรี่แบบแข็งแบบเต็มที่ที่มีประสิทธิภาพสูง

ความถี่ EIS สามารถสูงสุดถึง 8MHz สําหรับ CS360 potentiostat/galvanostat/electrochemical workstation ซึ่งสามารถตอบสนองความต้องการในการทดสอบ EIS ความถี่สูงบนสารไฟฟ้าแข็งการศึกษาของสารไฟฟ้าแข็ง โดยเฉพาะเน้นการประพฤติ impedance ในภูมิภาคความถี่สูงมันช่วยเราในการปรับปริมาณการขับเคลื่อนอิเล็กทรอนและไอออน ค้นหาปัญหาด้านโครงสร้างเล็กของวัสดุ (เช่นอิทธิพลขอบแกรน) และด้วยวิธีนี้ให้คําแนะนําในการปรับปรุงวัสดุและการปรับปรุงประสิทธิภาพของแบตเตอรี่.

ตัวถือแบตเตอรี่แบบแข็ง

รูปแบบคลื่นของการทดสอบ EIS

ข้อมูลเฉพาะเจาะจง - โพธิ์สเตต CS360

รองรับการตั้งค่าอิเล็กตรอน 2, 3 หรือ 4

พลังงานที่ใช้สูงสุด: ±10V

ความแรงออกสูงสุด: ± 2A

ความแม่นยําการควบคุมความเป็นไปได้: 0.1% × ระยะเต็ม±1mV

ความแม่นยําการควบคุมกระแส: 0.1% × ระยะเต็ม

ความละเอียดความสามารถ: 1μV

ความรู้สึกต่อกระแส:1pA

เวลาการเพิ่มความสามารถ: ≤ 1μs

อุปทานเข้าอิเล็กทรอนด์มาตรฐาน:10¹³หมากรุก 5pF

กระแสพื้นฐานการเข้า: ≤10pA

ระยะความสามารถ: ±200mV, ±2.5V, ±5V, ±10V, 4 ระยะ

ระยะกระแสปัจจุบัน: ±200pA ~ ±2 A, 11 ระยะ

ความดันที่สอดคล้อง: ± 30V

อัตราการสแกน CV และ LSV: 0.001mV/s~10kV/s

ความกว้างของแรงกระแทก CA และ CC: 0.0001 ~ 65,000s

การเพิ่มปัจจุบันระหว่างการสแกน: 1mA@1A/ms

การเพิ่มความสามารถระหว่างการสแกน: 0.02mV @ 1V/ms

ความถี่ SWV: 0.001 ~ 100kHz

ความกว้างของแรงกระแทก DPV และ NPV: 0.001~100s

การสกัดข้อมูล AD: 16bit@1MHz, 20bit @1kHz

ความละเอียด DA: 20 บิต

ขั้นต่ําการเพิ่มความสามารถใน CV: 0.02mV

เครื่องกรองผ่านต่ํา: ครอบคลุม 7 ปี

ระยะความสามารถและกระแสปัจจุบัน: เปลี่ยนด้วยมือ/อัตโนมัติ

รูปแบบบนพื้นดิน: พลอย, แอร์ด, รองรับ ZRA

การสื่อสาร: USB20, RJ45 Ethernet

ระบบปฏิบัติการ: Windows 10/11

พลังงานไฟฟ้า: 90~240V AC 50/60Hz

น้ําหนัก / ขนาด: 6.5kg, 36 x 30 x 16 ซม.

EIS (Electrochemical Impedance Spectroscopy)

เครื่องกําเนิดสัญญาณ

ระยะความถี่:10μHz ~ 8 MHz

อัมพลิทูด AC: 1mV ~ 2500mV

สัดส่วน DC: -10~+10V

อุปทานการออก DDS: 50Ω

ความแม่นยําของความถี่: 0.1%

ความละเอียดของสัญญาณ: 0.1mV RMS

รูปแบบคลื่น: คลื่นไซน์ คลื่นสามเหลี่ยม และคลื่นสี่เหลี่ยม

การบิดเบือนคลื่น: < 1%

รูปแบบการสแกน: โลการิธมิก/เส้นตรง, เพิ่ม/ลด

เครื่องวิเคราะห์สัญญาณ

เวลารวม: ขั้นต่ํา:10ms หรือเวลายาวที่สุดของจักร

ขนาดสูงสุด:10⁶วงจรหรือ 10⁵s

ความช้าในการวัด: 0 ~ 10⁵s

ค่าชดเชยออฟเฟต DC

ระยะการชดเชยอัตโนมัติความสามารถ: -10V ~ +10V

ระยะการชดเชยปัจจุบัน: -2A ~ + 2A

ความกว้างของแบนด์วิธ: ระยะความถี่ 8 ช่วง, การตั้งค่าอัตโนมัติและมือ

เทคนิค

การขั้วขั้วคงที่:

พลังงานวงจรเปิด (OCP)

พลังงาน (เส้นโค้ง I-T)

กัลวาโนสตาติก

พลังงานไดโนมิก (แผนภูมิ Tabel)

กัลวาโนไดนัมิก (DGP)

การขั้วขั้วระยะสั้น:

ขั้นตอนหลายอย่าง

ขั้นตอนหลายกระแส

ขั้นบันไดที่เป็นไปได้ (VSTEP)

ขั้นบันไดไฟฟ้า (ISTEP)

วิธี Chrono:

การวัดระยะเวลา (CP)

โครโนแอมเปอร์เมตร (CA)

โครโนคาอุโลเมตรี (CC)

โวลตเมตร:

โวลตเมตรีการสกัดเส้น (LSV)

การวอลตามิทรีแบบหมุน (CV)

การวอลตามิทรีบันได (SCV)

วอลล์ตเมตรคลื่นสแควร์ (SWV)

การวัดความแรงดันแบบต่าง (DPV)

การวัดแรงดันแบบปกติ (NPV)

การวินิจฉัยความแรงดันแบบปกติ (DNPV)

AC Voltammetry (ACV)

การวินิจฉัยไฟฟ้าแอร์แมนิกที่ 2 (SHACV)

โปรแกรมแปลงฟูเรีย แอค โวลตเมทรี (FTACV)

สเปคโทรสโกปีอิเมเดนซ์ไฟฟ้าเคมี:

EIS พลังงาน (Nyquist, Bode)

EIS แกลวานอสเตติก

อีอีเอสปันติอสเตติก (Frequencies Optional)

EIS Galvanostatic ((ความถี่ตามต้องการ)

โมท-ช็อตตกี้

อีอีเอสแบบพัตติสตาติก VS เวลา (ความถี่เดียว)

EIS Galvanostatic vs เวลา (ความถี่เดียว)

การวัดการเก่า:

วงจรโค้ง polarisation (CPP)

เส้นโค้งการขั้วขั้ว (LPR)

การปฏิกิริยาพลังงานไฟฟ้าเคมี (EPR)

เสียงไฟฟ้าเคมี (ECN)

อัมเมตรความต้านทาน 0 (ZRA)

การทดสอบแบตเตอรี่กรุงเทพ:

การชาร์จและการปล่อยแบตเตอรี่

การชาร์จและการชาร์จแบบ Galvanostatic (GCD)

การชาร์จและการชาร์จแบบพัตติสตาติก (PCD)

เทคนิคการปรับระดับระยะสั้นแบบพัตติสแตตติก (PITT)

เทคนิคการปรับระดับระยะสั้นแบบ Galvanostatic (GITT)

อัมเปอร์เมตร:

อัมเปโรเมตรีกระแทกความแตกต่าง (DPA)

อัมเปอร์เมตรีกระแทกความแตกต่างสองครั้ง (DDPA)

อัมเปโรเมตรีสามจังหวะ (TPA)

เครื่องตรวจจับอัมเปอร์เมตรกระแทก (IPAD)

การถอดรหัสโวลตเมตร:

พลังงานสแตนติกสตรีปปิ้ง

การถอดเส้นตรง การถอดบันได

การถอดคลื่นสแควร์

การสกัดคลื่นไฟฟ้าแบบ Pulse Voltammetry

การถอดสติมเมตรไฟฟ้ากระแทกปกติ

การสอดส่องความแรงฟอลตเมทรีแบบปั๊มปกติ

การขยาย:

การถอน/การฝังด้วยสารไฟฟ้าเคมี

อิเล็กตรอลิสซิสส่วนใหญ่ด้วยคูลเมตร (BE)

Rs การวัด
